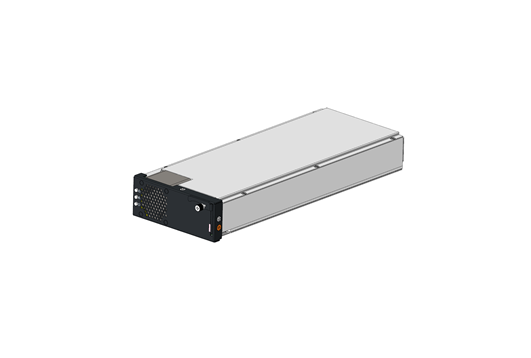

性能特點：
? 尺寸（W*H*D）：
105mm*40.5mm*270mm
? 高效率：峰值96%
? 風冷散熱
? 輸入電壓范圍：交流85Vac~300Vac
? 輸出額定電壓/額定電流：53.5Vdc/75A
? 具有監控保護
? 工作溫度：-40℃~75℃（大于55℃降載）
? 輸入過壓保護
? 輸入欠壓保護
? 輸出過流/ 短路保護
? 輸出過壓保護
? 過溫保護
? 產品設計符合RoHS6；
? 所有材料滿足UL94V-0阻燃等級；
? 滿足EN55032 Class A級要求；
? 產品設計符合UL/IEC/EN60950-1標準；
性能特點：
? 尺寸（W*H*D）：
105mm*40.5mm*270mm
? 高效率：峰值96%
? 風冷散熱
? 輸入電壓范圍：交流85Vac~300Vac
? 輸出額定電壓/額定電流：53.5Vdc/75A
? 具有監控保護
? 工作溫度：-40℃~75℃（大于55℃降載）
? 輸入過壓保護
? 輸入欠壓保護
? 輸出過流/ 短路保護
? 輸出過壓保護
? 過溫保護
? 產品設計符合RoHS6；
? 所有材料滿足UL94V-0阻燃等級；
? 滿足EN55032 Class A級要求；
? 產品設計符合UL/IEC/EN60950-1標準；
|
項目 |
參數 |
單位 |
備注 |
|
|
交流輸入 |
單相輸入電壓范圍 |
85～300 |
V |
峰值4100W（176Vac～290Vac）， 1600W～2000W～4000W （85Vac～100Vac～175Vac 線性降載） |
|
輸入電壓精度誤差 |
5% |
|||
|
輸入頻率范圍 |
45～66 |
Hz |
||
|
額定輸入電流 |
≤21 |
A |
||
|
啟動沖擊電流 |
＜150 % |
相對于額定輸入電壓下的最大穩態輸入 電流峰值 |
||
|
輸入功率因數 |
≥0.99 ≥0.98 |
220Vac/50%~100% 220Vac/20%~50% |
||
|
效率 |
≥96% |
@230Vac 30%~90%負載 |
||
|
≥95% |
@230Vac 90%~100%負載 |
|||
|
功率密度 |
≥47 |
W/inch3 |
||
|
THD-A |
＜3% ＜5% ＜8% |
100%負載 50%負載 30%負載 |
||
|
待機功耗 |
＜4 |
W |
額定輸入電壓休眠狀態下的輸入功耗 |
|
2.2 輸出規格
|
項目 |
參數 |
單位 |
備注 |
|
輸出電壓 |
42～58.5 |
V |
標稱電壓48Vdc，缺省輸出電壓53.5Vdc, |
|
輸出電壓精度誤差 |
±1% |
@53.50Vdc，（53V-54Vdc，約0.5%） |
|
|
額定輸出電流 |
75 |
A |
@53.5Vdc |
|
輸出電流精度誤差 |
±1% |
@額定電流值，（零電流值時，誤差小于0.5A） |
|
|
負載效應 |
≤±1 % |
||
|
源效應 |
≤±1 % |
||
|
穩壓精度 |
≤±1 % |
||
|
額定輸出功率 |
4000 |
W |
|
項目 |
參數 |
單位 |
備注 |
|
交流輸入欠壓保護 |
75±5 |
V |
恢復回差不小于10V |
|
交流輸入過壓保護 |
300±5 |
V |
|
|
環境溫度高保護 |
≥75 |
℃ |
|
|
輸出電壓高保護 |
60±1 |
V |
|
|
短路保護 |
可長期短路，短路消失后可自動恢復 |
||
|
風扇故障保護 |
堵轉、損壞或線束松動 |
||
|
環境溫度降載保護 |
≥55 |
℃ |
-40～+55 ℃滿載輸出4000W；75℃降載輸出1600W 大于75℃關閉輸出 |
|
交流高壓防護 |
輸入電壓過高保護時，模塊應能斷開輸入電路（檢測電路等除外），并能在輸入電壓不超過交流 400Vac時不發生損壞。 |
||
|
輸出熔絲斷保護 |
|||
|
輸入頻率高保護 |
＞66 |
Hz |
恢復回差不小于1Hz |
|
輸入頻率低保護 |
＜45 |
Hz |
恢復回差不小于1Hz |
|
輸出過流保護 |
≥85 |
A |
2.4 監控特性
|
參數 |
備注 |
||
|
通信 |
電氣規格 |
CAN |
上送市電電壓和頻率、輸出電壓和電流等參數 |
|
波特率 |
125k |
||
|
通信協議 |
《整流器CAN通訊協議V1.0》 |
||
2.5 安規和 EMC
|
項目 |
參數 |
備注 |
|
|
安規 |
接地電阻 |
＜0.1Ω |
所有可觸及的金屬外殼和金屬零部件與整流器的接地PE 端的電阻 |
|
絕緣電阻 |
＞20MΩ |
測試電壓500Vdc包括輸入對地、輸出對地和輸入對輸出 |
|
|
抗電強度(輸入對地) |
1500Vac/50Hz 或 2120Vdc |
漏電流≤30mA，1分鐘，無擊穿與飛弧現象 |
|
|
抗電強度(輸出對地) |
710Vdc |
||
|
抗電強度(輸入對輸出) |
3000Vac/50Hz 或 4240Vdc |
||
|
接觸電流和保護導體電流 |
＜3.5mA |
保護地對輸入中性線 |
|
|
材料阻燃特性 |
GB 4943.1-2011 V-0 級 |
PCB |
|
|
GB/T 18380.1-2001 V-0 級 |
塑料導線 |
||
|
GB 4943.1-2011 V-1 級 |
其它絕緣材料 |
||
|
E MC |
輻射騷擾發射 |
CLASS A |
EN55032 |
|
傳導騷擾發射 |
CLASS A |
EN55032 |
|
|
靜電放電抗擾度 |
4kV |
接觸和空氣放電，對外殼 |
|
|
射頻電磁場輻射抗擾度 |
3V/m |
80~2700MHz，對外殼 |
|
|
射頻場感應的傳導騷擾抗 擾度 |
3V |
0.15~80MHz通信端口、直流電源端口、AC輸入端和DC輸出端 |
|
|
浪涌沖擊抗擾度 |
10/700μs |
0.5kV通信端口線對線 |
|
|
1.0kV通信端口線對地 |
|||
|
1.2/50或8/20μs |
0.5kV 輸入線對線 |
||
|
1.0kV輸入線對地 |
|||
|
電快速瞬變脈沖群 抗擾度 |
判定準則 B，YD/T 983-1998 |
0.5kV通信端口 |
|
|
1.0kV電源輸入端口 |
|||
|
電壓暫降和短時中斷抗擾 度（AC輸入端） |
B |
電壓降低＞95%/10ms |
|
|
B |
電壓降低＞95%/20ms |
||
|
C |
電壓降低＞30%/500ms |
||
|
C |
電壓降低＞95%/5000ms |
2.6 環境條件要求
|
參數 |
說明 |
|
|
存儲溫度 |
-40℃～+75℃ |
|
|
工作溫度（風冷） |
-40℃～+75℃ |
|
|
工作相對濕度 |
≤95%（40±2℃） |
不凝結 |
|
存儲相對濕度 |
≤95%（40±2℃） |
不凝結 |
|
海拔 |
0～5000m |
2000m~5000m，海拔每升高200m，溫度降低 1℃ |
|
MTBF |
大于 50 萬小時 |
@ 25℃，額定輸入，滿載輸出 |
|
冷卻方式 |
水平方向，強迫風冷，溫控轉速 |
|
|
噪音 |
≤55dBA |
|
|
沖擊 |
能承受峰值加速度150m/s2，持續時間11ms的沖擊 |
|
|
振動 |
能承受頻率為10Hz～55Hz、振幅為0.35mm的正弦波振動 |
